Instaltest XE Combination installation tester

Name: Instaltest XE Combination installation tester
Brand: Own brand
Availability: InStock

626000821 (DISCONTINUED)

Summary

This tester has been replaced by the Instaltest XB. Please click here for the replacement

The Instaltest XE is a simple and compact installation tester combining
EN 61010 and EN 61557. The tester has a huge number of integrated
features, each driven by separate accessories.

The user selects a measurement easily using the rotary switch. The
selected test is also clearly displayed in the large LCD display. Trip time
and contact current of the RCD, impedance testing, insulation resistance
and phase sequence are some of the functions.

Measurements

Insulation resistance
Continuity
Contact voltage
Trip time of RCD
Automatic RCD test
Trip current of RCD
Earthloop impedance without tripping RCD
Phase rotation
Line impedance (Z-line)
Earthloop impedance (Z-loop)
Voltage

Specifications

Functies
Insulation resistance 50, 100, 250, 500 and 1000 V	0.00...999 MΩ
Continuity Test current 200 mA (LPE, NPE)	0.00...1999 Ω
Nominal voltage	93...266 V / 45...65 Hz
RCD trip current	10, 30, 100, 300, 500, 1000 mA
RCD contact voltage	0.0...99.9 V
Test current	< 0.5 x IΔn
RCD trip time	0...999 ms
Test current RCD	0.5 xIΔn / 1x IΔn / 2x IΔn / 5x IΔn
Type RCD	G, S, PRCD
Current type	AC / A / F
Loop	0.00...9.99 kΩ
Line	0.00... 9.99 kΩ
Voltage	0...550 V
Frequency	0.00...999.99 Hz
Phase rotation	100...550 VAC
General
PC interface	USB/RS232
Overvoltage category	CAT III 600 V
Protection	IP40
Supply	6xLR06 AA batteries
Dimensions	230 x 115 x 103 mm
Weight	1.3 kg (excl. batteries)

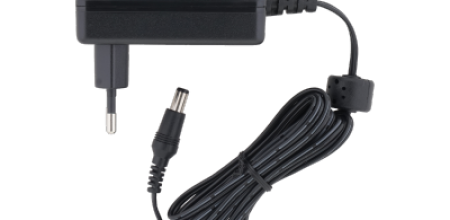

Including	Manual, strap, RS232 and USB cable, InstalLink Pro software. quickstart manual. rechargeable batteries, charger, alligator clamps

FAQ

Hoe kom ik het instellingen menu?

Houd de verlichtingstoets linksonder naast het beeldscherm ingedrukt en draai de keuze schakelaar welke aan de rechterzijde van het beeldscherm zit een positie.

Mijn USB aansluiting werkt niet

Controleer of de tester ingesteld staat op USB of RS232 in het instellingen menu van de tester. Houd de verlichtingstoets linksonder naast het beeldscherm ingedrukt en draai de keuze schakelaar welke aan de rechterzijde van het beeldscherm zit een positie. Ga vervolgens naar INSTELLEN COMM. Met de pijltjestoetsen en druk op de TEST knop, de aansluiting waar een > symbool voorstaat is als actief ingesteld.
