EazyPV Solar PV istallationtester

Name: EazyPV Solar PV istallationtester
Brand: Own brand
Availability: InStock

OBSOLETE 626000757

Summary

The EazyPV is being replaced by the EazyPV+

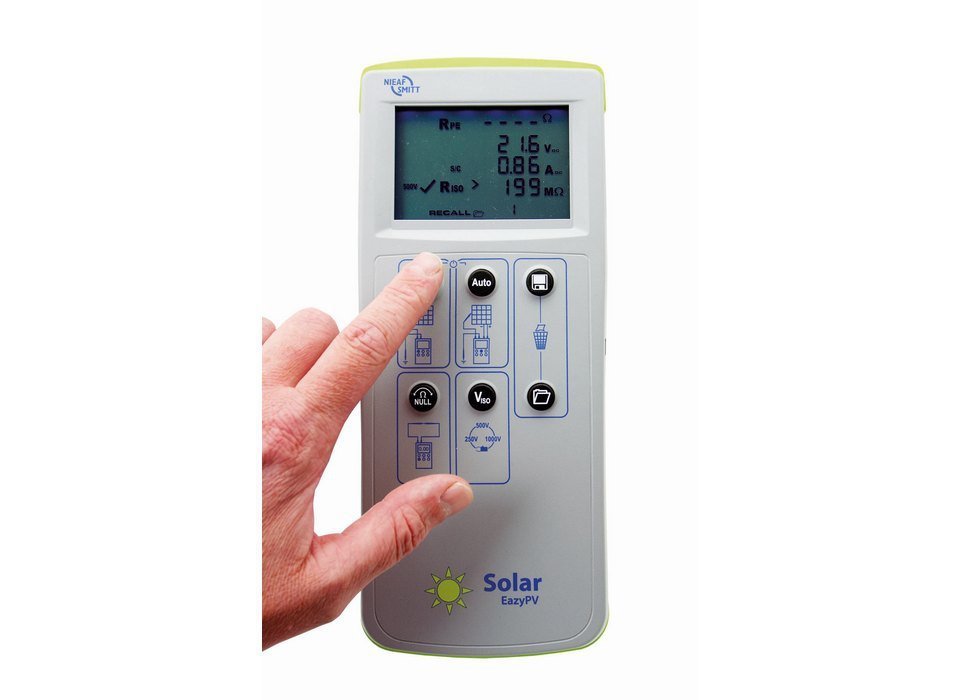

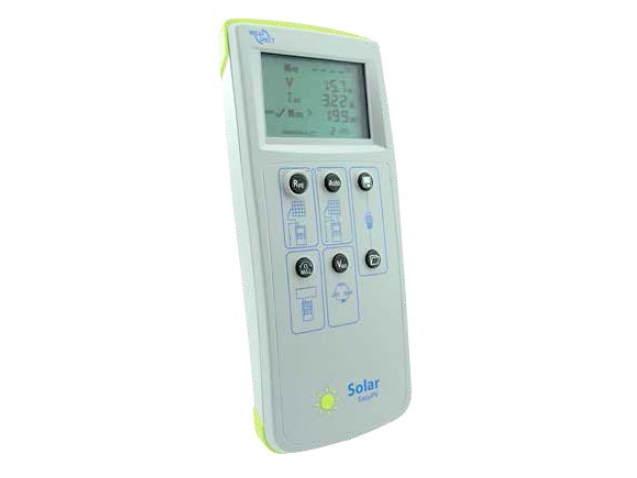

The compact PV-installationtester with digital display is the quickest on the market. The EazyPV combines all PV electrical test functions required to meet IEC 62446 into one safe, easy-to-use, hand-held device.

The addition of USB and wireless connectivity in combination with the IRM100, make the EazyPV the most versatile PV tester on the market.

Features

Visual inspection: is the installation wired up correct? No damage to cables during installation?
Insulation resistance measurement (Riso)
Earth continuity measurement (Rpe)
PV string short circuit current (Isc)
PV string open circuit Voltage (Uoc)
PV link software to download of measured values (included)

The following parameters can be wireless coupled with the IRM100 and
EazyPV:

Irradiance (W/m2)
Panel temperature and outside temperature

Specifications

Functions	Range
Earth continuity measurement
Test current 2 Ω	> 200 mA
Range (EN 61557-4)	0.05 Ω...199 Ω
Insulation resistance measurement
Test voltage @ 1 mA	250, 500, 1000 VDC
Display	0.05 MΩ...199 MΩ
Open circuit voltage measurement (in PV-connections)
Display	0.0 VDC...1000 VDC
Short circuit curent (in PV-connections)
Display	0.00...15 A DC
Current (w/ AC/DC current clamp)
Display	0.1 A...40.0 A
Power
Display	0.05 W...40.0 kW
Rpe voltage measurement (4 mm connections)
Spanning	30 V...440 VDC 30 V...440 VAC 50/60 Hz

General
Overvoltage category	CAT III 300 V
Standard	EN 61010-1, EN 62446
Supply	6x AA batteries
Dimensions	260 x 100 x 55 mm
Weight	0.8 kg
Including	2x MC4 connectors, 2x test lead + alligator clamp, bag, software (PVLink), support CDrom, Conformity verklaring, Quickstart manual, batteries

FAQ

Waar kan ik mijn software vinden?

EazyPV software

Hiermee kan de data van de EazyPV (plus) worden uitgelezen.

Mijn EazyPV geeft een fout code aan.

In het onderstaande overzicht vind u een opsomming van de foutcodes van de EazyPV:

FUSE: De interne zekering is defect. Raadpleeg de handleiding van uw tester voor aanvullende informatie over het vervangen van een zekering.
HOT: Deze voorziening is bedoeld om het testapparaat te beschermen tegen oververhitting. Het meetinstrument dient uitgezet te worden. Laat het meet instrument afkoelen.
HISC: De kortsluitstroom heft de maximale meetwaarde van 10 A overschreden. Controleer uw PV installatie.
CAL: De kalibratietermijn is overschreden, De tester dient opnieuw gekalibreerd te worden. Kijk op http://www.morssmitt.nl/kalibratievoor aanvullende informatie.
RL 1, 2, 3 of 4: Er is een interne relaisfout in de tester. Neem contact op met Mors-Smitt B.V.
FET: Er is een defect in de Eazy PV. Gelieve uw tester met begeleidend schrijven naar ons retour te zenden voor controle. Kijk op http://www.morssmitt.nl/support_20_rma_form.htm voor meer informatie.
